一、设备概述：

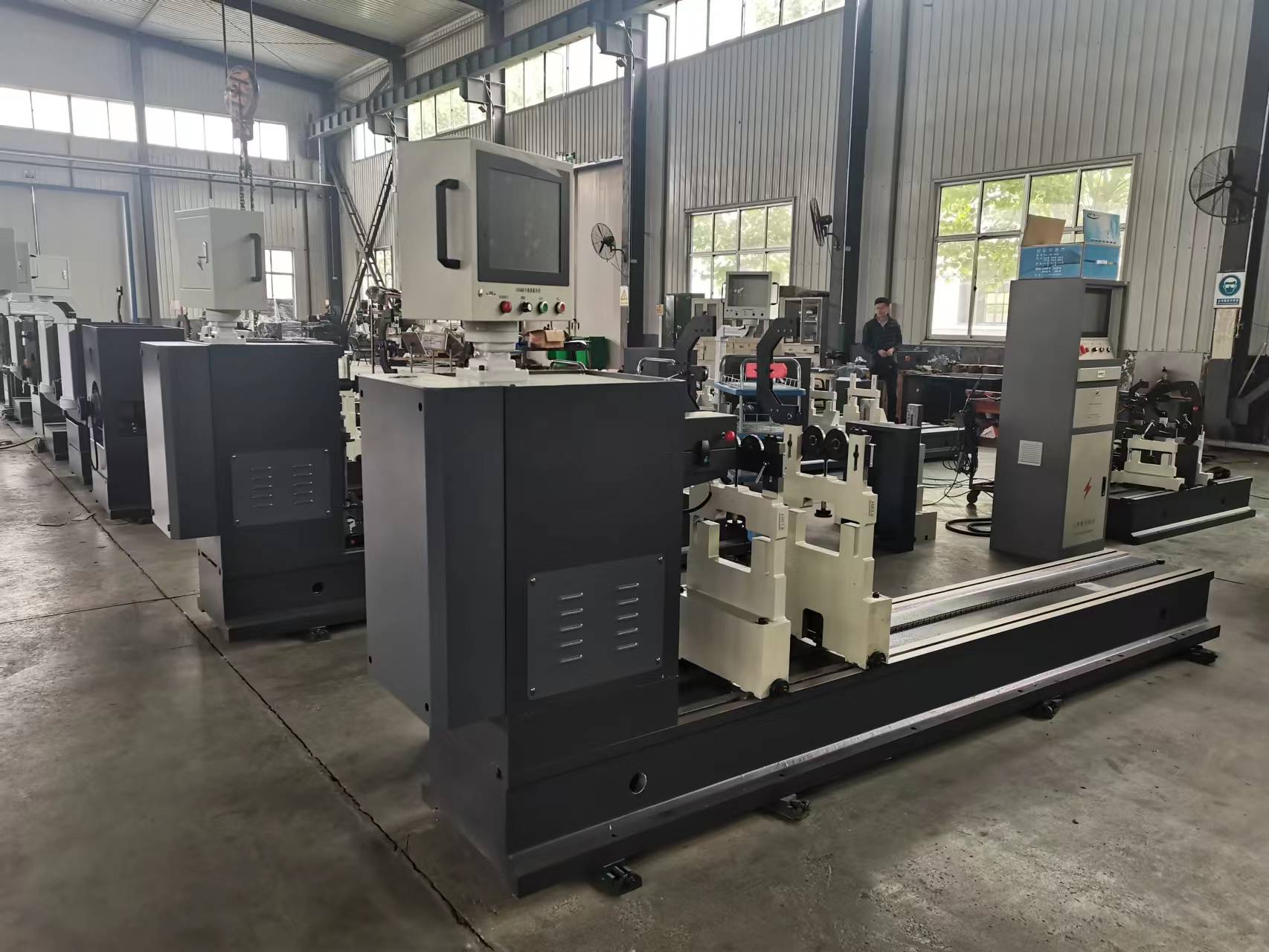

1. 设备型号：HBW-400
2. 设备名称：硬支承卧式动平衡机
3. 平衡方式：单面、双面平衡及多个校正面
4. 工件名称：轴类，盘类、滚筒类、转子类等表面规则的工件
5. 校正方式：加重或去重
6. 产品特点：本平衡机具有效率高、精度准确、显示直观、质量可靠、维修方便等特点，自主开发的平衡机测控系统，使用普通工件即可标定平衡机，克服了其他硬支撑平衡机测量系统用户难以自行标定设备的缺陷，并具有键销补偿、夹具补偿、联轴器补偿功能。即可用作批量生产，也可进行单件的检测。主要用于各种轴类，盘类、滚筒类、转子类等零件动平衡测量，已广泛应用在电动机、鼓风机、柴油机、农业机械、纺织机械等行业。

特殊说明：

1. 为适应大回转直径工件平衡要求，可设计床身组合和地沟。
2. 产品可根据客户要求，提供外防护，具有钣金全防护和铝合金+钣金半防护供客户选择。
3. 可以通过有线或无线网络向MES系统或SQL数据库传输数据。
4. 可以配接二维码或条码扫描枪扫描流水号。
5. 二、平衡机软件：

6. 15寸触摸一体机。WIN7或WIN10操作系统，平衡机程序集中在上位机，具有与各种打印机、USB存储、远程网络兼容功能。软件完全绿色程序（无需安装，拷贝直接使用）并且仅有一个EXE文件和一个DB文件，备份升级使用电脑普通U盘，非常方便。

50. 软件基于永久定标原理设计，平衡不同工件只需输入工件尺寸即可正确显示工件的不平衡量值和相位。并且各种工件支承尺寸可以存盘，随时调用。
50. 具有补偿功能，可以精确补偿联轴节或平衡芯轴（工装夹具）对工件的影响
50. 软件具有许用不平衡量计算功能，输入许用振动等级、工件工作转速，可自动计算许用不平衡量。
50. 具有波形显示、放大器档位手动、故障提示功能，方便维修调试。
50. 具有电子版操作手册，操作工随时查询学习操作方法。
50. 具有不平衡量g，不平衡力矩g·cm/g·mm显示功能，具有是否平衡合格自动判定功能。
50. 具有矢量分解功能，可将不平衡量分解到工件固定配重位置。
50. 具有加去重校正辅助功能，可直观地显示钻孔深度、钻孔数量、相位角或加重方条数量。
50. 配用振动传感器可以是磁电式、压电式或电涡流式传感器（本公司出厂时配压电式传感器），角度传感器（测速传感器）可以是磁电开关或光电开关。
50. 系统采用先进的工业级触摸式一体机计算机，适应环境能力强、使用可靠，可以方便的存储工件档案，便于查看、编辑和传输。
50. 系统采用模块化设计，客户可以根据自己的实际情况，决定是否选配矢量分解、角度跟踪（另配编码器或更换为主轴电机）等附加功能。
50. 系统采用窗口化的显示界面，更加易于操作，缩短了操作人员对操作环境的适应期；另外系统采用向导式的操作方法（每一步都有提示），可以避免误操作。
50. 系统在标准功能的基础上增加本地Access数据库和远程网络SQL数据上传功能，机器运转过程中自动保存并向数据库中传递测量结果和故障数据。
50. 系统增加了远程数据库补传功能，在数据库连接异常的情况下，有效地防止数据的丢失。
50. 系统可以和具有RS485口或232口的各种定位装置、PLC装置、伺服系统通信，组合成平衡校正流水线。
51. 三、主要标准：    设备制造所引用的标准：
50. 国际标准：  ISO2953  《平衡机校验法》
50.  ISO1940  《刚性转子平衡等级》
50. 国家标准：  GB4201--2006《平衡机校验法》
50.                     GB2611--92《试验机通用技术要求》
50.                     GB12977--91《平衡机 防护罩和其它安全措施》
50.                     GB6444--95《机械振动平衡术语》
51. 四、配置清单：
50. 滚轮轴承                            NTN/HRB
50. 电机      5.5KW                   力久
50. 变频器   5.5KW                  士林
50. 继电器，光电开关              欧姆龙
50. 按钮、保护、断路器等       西门子或德力西
50. 平衡测控系统                      UBM自主
