HBW-K9G高速动平衡机

一、产品特点：

     HBW-K3G高速动平衡机严格按照G B/T 4 2 0 1- 2006组织生产，采用滚轮支承，万向联轴节驱动，屏显式结构，工业控制计算机进行数据处理，15寸液晶屏显示：不平衡量和相位角及实时转速，广泛应用在农业机械、电动机、鼓风机、汽轮机、离心机等重要行业；可在单面，双面及多个校正面上进行平衡，适合轴类、盘类、和重心外伸转子。我公司2000年自主研发YYW-1及RYW-1嵌入式操作系统，率先实现工控机屏显测量系统，2006年升级研发基于Windows操作平台UBM-221型及UBM-201动平衡机专用软件，于2008年成功投入生产，测量速度进一步提高，得到用户广泛认可，本机软件采用UBM-2201型及UBM-2001 Windows平衡机专用测量软件，

操作简单，使用方便，具有效率高，精度准确，显示直观，质量可靠，维修方便的特点。可实现实时参数输入，预览，试验、结果存储、打印、操作全部菜单结构，人机对话，自动提示。

• 新设备功能：

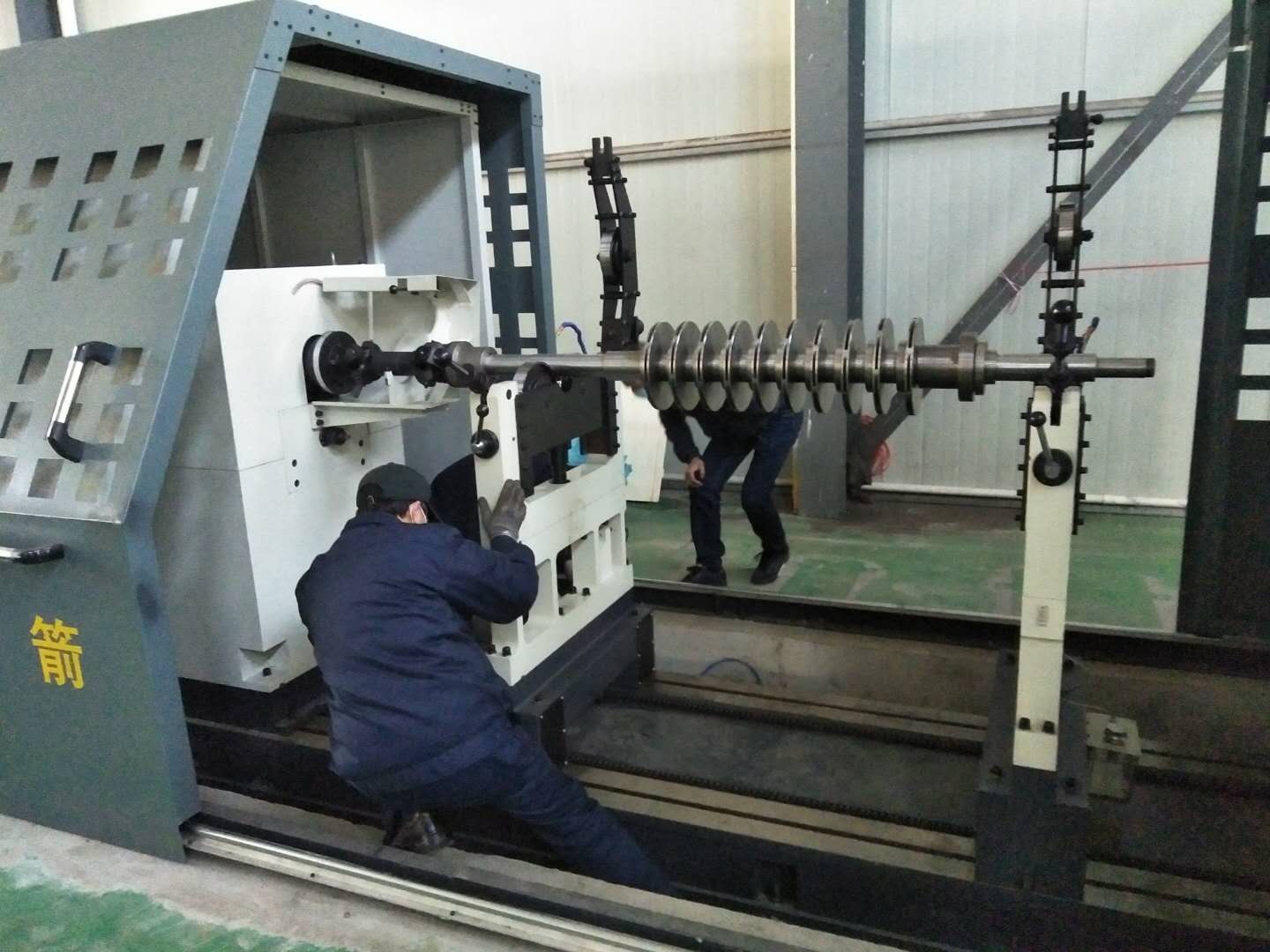

主要平衡工件：卧螺式离心机高速动平衡实验

1. 新设备测量系统实现2000rpm以下一次标定，不同工件只需修改尺寸参数完成平衡，螺旋内转子是挠性转子，第一次平衡消除一阶静平衡，第二次平衡消除二阶偶平衡量，在低速平衡下就要做到不平衡基本消除并且高速变形不大，2000rpm以上每种工件对应标定并储存，修正较少量值就可平衡完成，要做到大幅提升平衡效率。
2. 新设备整机实现单独平衡螺旋内转子，单独平衡筒体外转子，以及内外转子总成的平衡；平衡单体零件使用主床头箱+万向节驱动，实现700-3500rpm下刚性和挠性平衡；总成使用主床头箱驱动外转子，辅助床头箱驱动内转子，两边床头箱可以分别实现调速，加减速，匀速，动态减速刹车和使能刹车，总成平衡时外转子高速旋转，内转子可以锁定刹车或以任意速度同步运转，平衡修正在外转子；操作控制台在同一位置，设备停车后转子角度动态实时跟踪。

三、主要技术指标：

机器结构

HBW-K3G主床身2节无缝对接L=6800mm

该设备配有主副驱动床头箱

主驱动床头箱安放在左侧主床身上，占用长度约1340mm

副驱动床头箱安放在右侧主床身上，占用长度约1240mm

机器床身上方最大允许转子回转直径φ2200 mm。

为了大型工件转子安放和调整的方便，驱动装置整体床头箱可沿长身自由移动，以防工人安装工件时碰损万向节，以实现快速连接。

驱动方式：

主床头箱：

万向节驱动，132kw伺服驱动电机

可输出平衡转速约为：700-4000rpm

随机配1套万向节，额定扭矩 5000 Nm

万向节驱动所引起的最小可达剩余不平衡度(e_mar)： 1 gmm/kg

辅助床头箱：

万向节驱动，22kw伺服驱动电机

可输出平衡转速约为：700-3000rpm

随机配1套万向节，额定扭矩 500 Nm

万向节驱动所引起的最小可达剩余不平衡度(e_mar)： 1 gmm/kg

电气控制：

控制部分特点：

采用伺服驱动器控制，能够实现无冲击软启动及刹车，确保设备精度和使用寿命；通过技术创

新，自2006年起我公司生产的高速的动平衡机均采用伺服驱动调速系统。使设备在使用过程

中，电机输出功率的损耗降至最低，使设备更加节省能源，更加环保。

主轴伺服电机优点明显，散热好、温升低、噪声低、体积小、扭矩大、响应快，方便调速，加减速，使能刹车，编码器反馈位置

支承方式：

平衡机上的滚轮采用的材料是GCr15轴承钢，经高频淬火，硬度达到了HRC55以上，且表面加工成R4000的弧度，磨削后再研磨、退磁，滚轮轴承采用NSK小沟曲率P5级C2组精密轴承，这样保证了滚轮的耐磨性，其与工件的接触是宽线接触。大大提高了滚轮的使用精度和使用寿命。

动平衡机技术指标： HBW-K9G型

1）工件质量范围（KG）：  最大9000KG  高速3000KG

2）工件最大回转直径（mm）：   φ2200

3）工件最大长度mm： 6800                 可加长

4）支承处轴径（mm）：    φ40-280

5）最小可达剩余不平衡度（gmm/kg）：    ≤1

6）平衡减少率（％）：    ≤95%

7）主床头箱平衡转速（r/min）： 180-3000

8）工作环境：      温度-15℃…45℃；湿度0-85％

9）润滑方式：    摆架配备自动雾化润滑

四、设备配置：

1、设备床身尺寸为：6800mm床身分体安装，床身上有两条用于摆架移动和固定摆架的T型槽；

2、在床身上安装标准支承摆架2套

摆架采用QT450铸铁件，模块式结构，滚轮为”H型”支承，带可锁定和可调节装置的压板安全架，弹性梁后面装有压电传感器总成，用于检测摆架的振动

3、万向节驱动部分：

左侧主床头箱底座1件；

右侧侧辅助床头箱底座1件；

主 132KW大功率伺服电机1台；

             副 22KW大功率伺服电机1台；

主床头箱5000N.m万向节1套。

辅助床头箱500N.m万向节1套

基准信号传感器2套；

5、强电部分包括：主副强电控制柜2台，操作控制面板在同一处操作，控制面板上装有的电源开关，启动停止旋钮，调速旋钮，和安装在立式工业机柜内部的强电控制电路板，空气开关，伺服驱动器控制，专用滤波装置，以上所有低压电器元件均采用国内名牌产品。

6、测量系统包括：

动平衡机测量系统一套。

15吋触摸屏一体机一套；

抗干扰键盘、鼠标各1件；

             主辅高档强电电控柜2台

7. 防护部分：

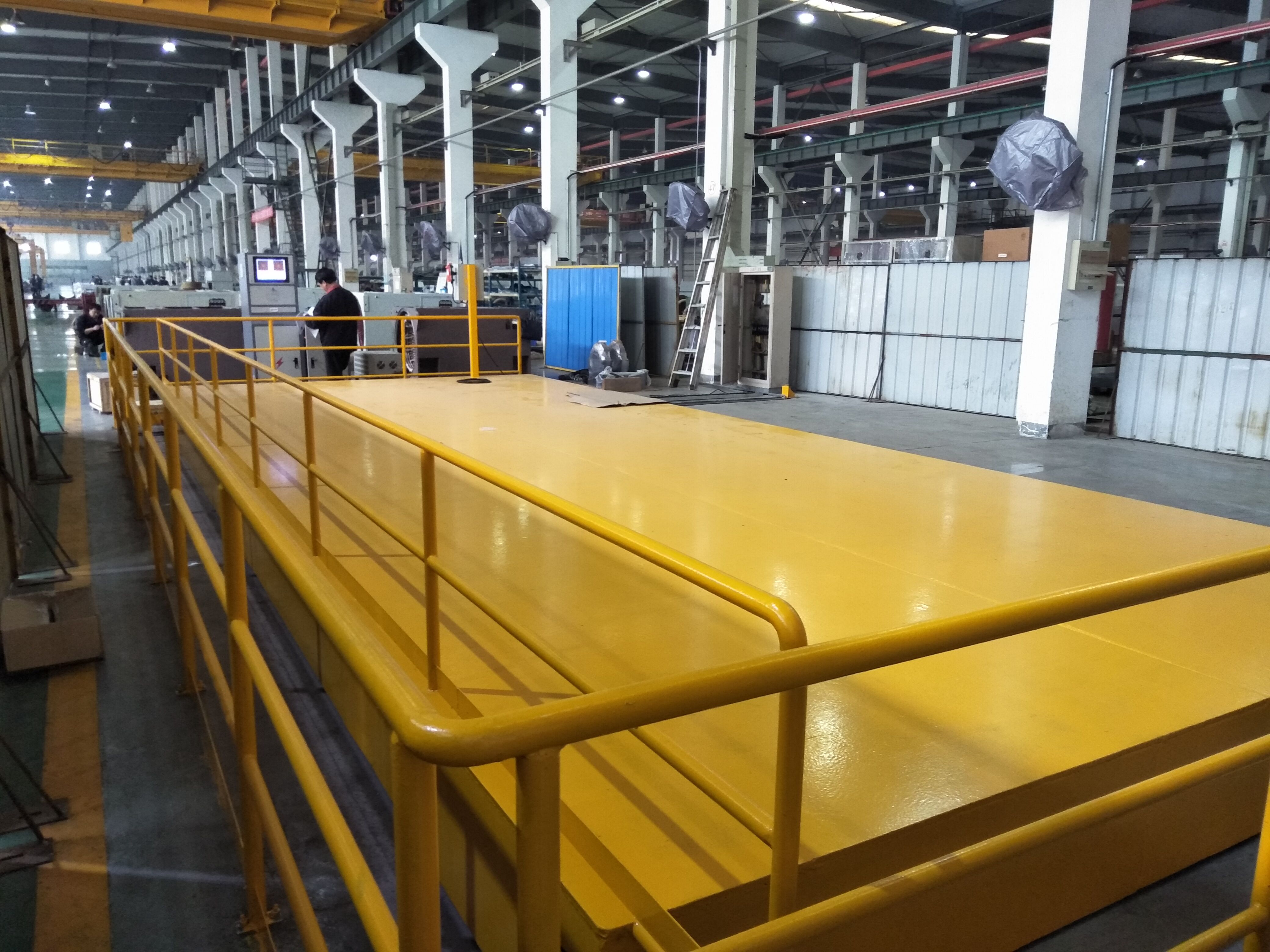

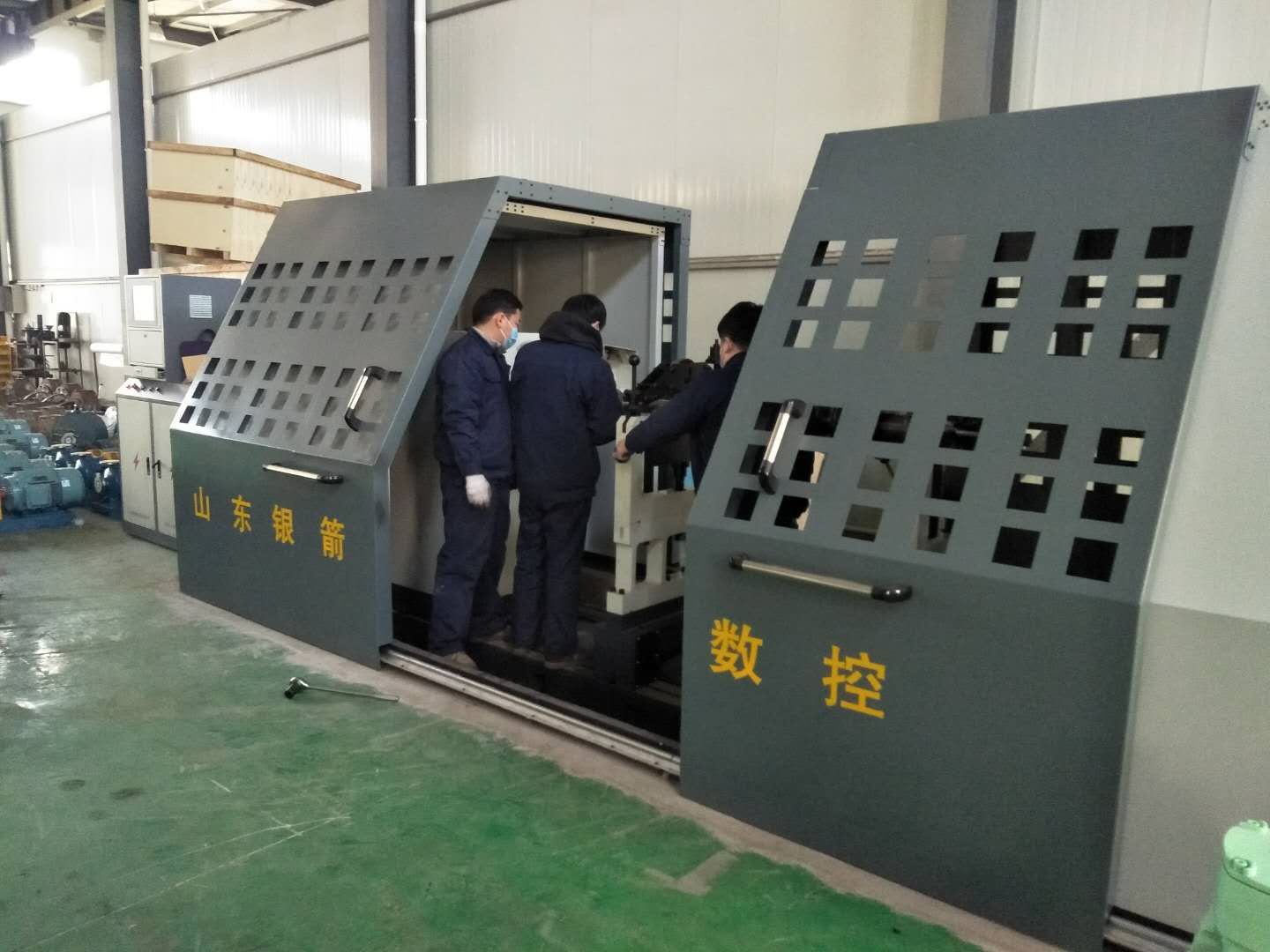

 设备全防护，电动行走双开防护门，防护打开时前后上三面全开，开口空间长度约4米，内腔宽3.3-3.5米，高月2.7米，钣金+内衬材料。
